Установка и регулировка воздухораспределителя

Следующий этап сборки дизеля — установка и регулировка воздухораспределителя. Агрегат (рис. 232, а) устанавливают на наружном фланце привода топливного насоса и закрепляют шестью гайками. Затем вывертывают колпачок из корпуса и крышку из распределительного диска.

Коленчатый вал дизеля устанавливают в положение, соответствующее 27° после в. м. т. рабочего хода поршня первого цилиндра дизеля Д6 или первого левого цилиндра дизелей B2-300 и Д12А. При такой установке поршня распределительный диск (золотник) должен полностью открыть отверстие в корпусе воздухораспределителя для подачи воздуха к первому цилиндру в дизелях Д6 или к первому левому цилиндру в дизелях B2-300 и Д12А.

При этом передняя кромка золотника должна совпадать с кромкой указанного отверстия корпуса. Такая установка обеспечивает начало подачи воздуха в цилиндр за 6°40'—9"40' до в. м. т. при ходе сжатия.

Для того чтобы ускорить регулировку, определяют фактический угол поворота коленчатого вала, при котором происходит совмещение кромок.

Регулировочная втулка имеет 38 внутренних и 36 наружных шлицев. Таким образом, переставляя диск по втулке на один шлиц, повертывают диск на 10°. Переставляя втулку с диском на один шлиц вала, повертывают их на 1/38 часть окружности, т. е. на 9°28'25".

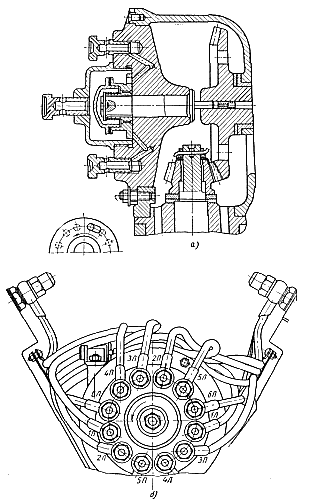

Рис. 232. Установка воздухораспределителя: а — крепление корпуса; б — установка трубопроподов; Л — цилиндры левого блока; П — цилиндр пpaвoгo блока

В табл. 46 указано число шлицев, на которое нужно переставить втулку и диск воздухораспределителя в зависимости от величины отклонений. Перестановка в сторону вращения обозначена знаком плюс (+), против вращения — знаком минус (—).

Точность регулировки фаз газораспределения, опережения впрыска и воздухораспределения имеет большое значение для правильной работы дизеля и проверяется представителем отдела технического контроля.

Таблица 46. Регулировка воздухораспределителя

Требуемое изменение момента подачи воздуха в цилиндр по углу поворота коленчатого вала в град.	Количество шлицев, нa которое нужно переставить
	при ранней подаче		при поздней подаче
	распредели- тельный диск	шлицевую муфту вместе с диском	распредели- тельный диск	шлицевую муфту вместе с диском
1	— 1	+ 1	+ 1	— 1
2	— 2	+ 2	+ 2	— 2
3	— 8	+ 3	+ 3	— 3
4	— 4	+4	+ 4	— 4
5	— 5	+ 5	+ 5	— 5
6	— 6	+ 6	+ 6	— 6
7	— 7	+ 7	+ 7	— 7
8	— 8	+ 8	+ 8	— 8
9	— 9	+ 9	+ 9	— 9
10	—10	+10	+10	—10
