Правка гильз

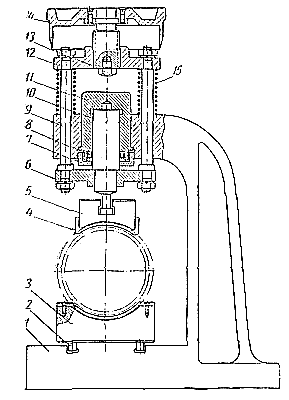

Для правки гильзы используют гидравлический пресс (рис.
85). Деталь устанавливают на пояски между колодками 3 и 5 с прокладками 4
из технического войлока. Нижняя колодка направляющими брусками 2 входит в пазы
станины 1.
 |
В отверстие хобота станины установлен цилиндр 11, в котором перемещается плунжер 10. Рабочая жидкость в полость гильзы пресса нагнетается топливным насосом высокого давления, установленным под столом. Плунжер уплотнен сальником 8. Сальник можно поджимать гайкой 7. С плунжером 10 связана рама пресса, состоящая из нижней 6 и верхней 12 планок, шпилек 9 и пружин 15. При разгрузке цилиндра пружины 15 возвращают плунжер в верхнее положение. В отверстие верхней планки ввернут регулирующий винт 14 с градуированной головкой и упором 13. С помощью такого устройства можно устанавливать нужный ход плунжера. Рис. 85. Пресс для правки гильзы. |
Нагрузку прилагают по максимальной оси овала, определенной в процессе контроля детали.
После правки овальность рабочей поверхности гильзы должна быть не более 0,05 мм.
